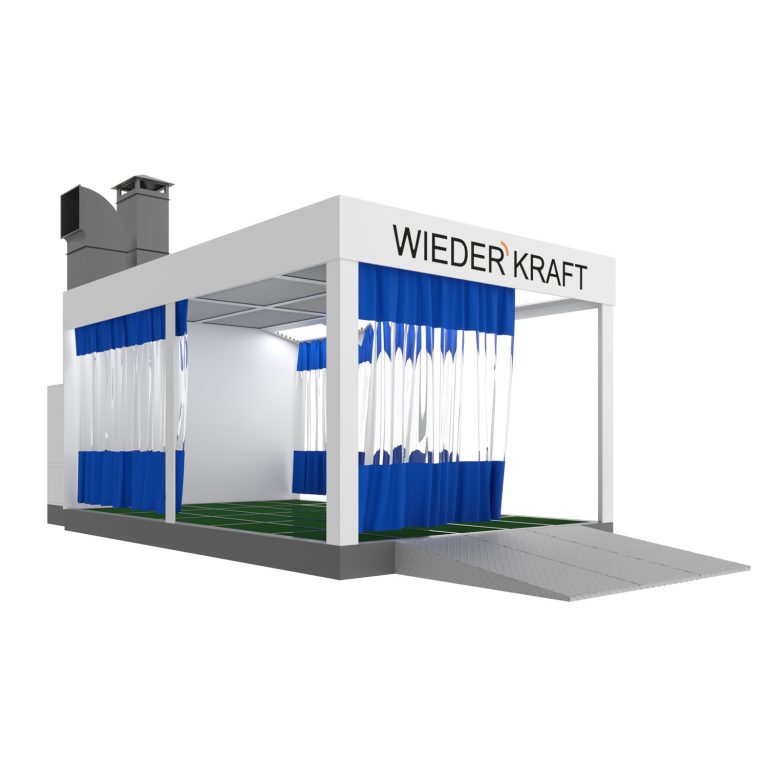

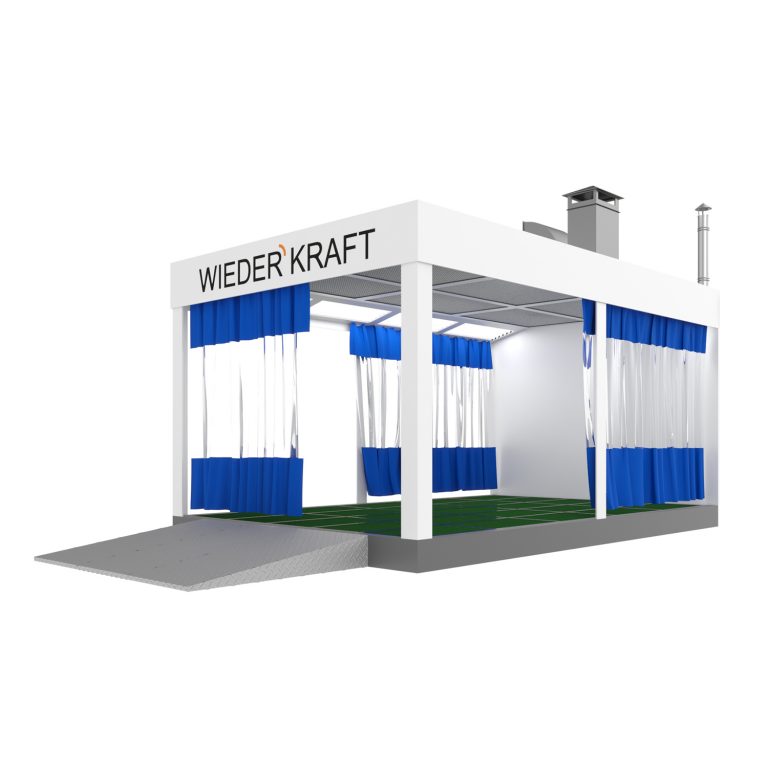

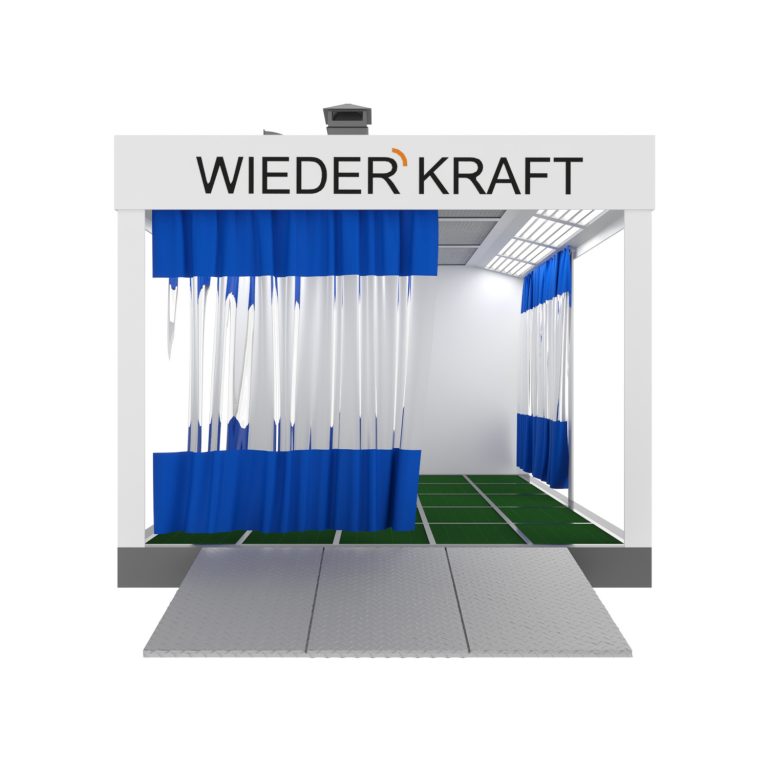

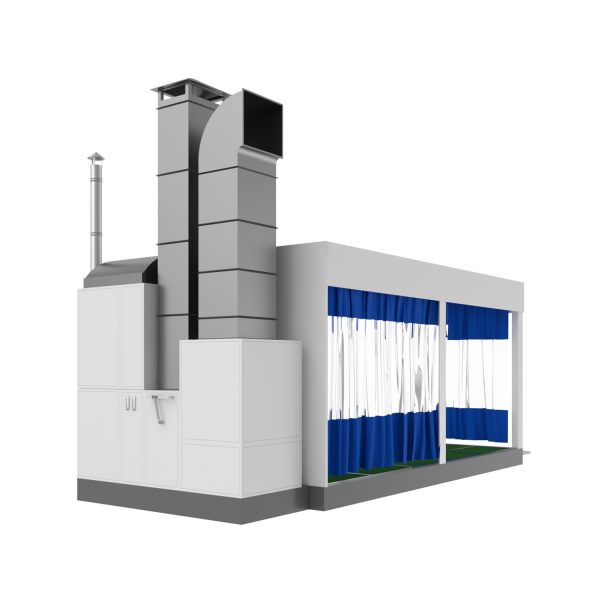

Профессиональный комплекс оборудования на один пост с металлическим основанием и полнорешетчатыми полами. Пост предназначен для создания требуемых технологических условий при проведении подготовительных работ к окраске. В пленуме с опорой на столбах по всей площади установлены фильтры тонкой очистки. В комплект входят шторы для изоляции от основного помещения и 2 аппарели.

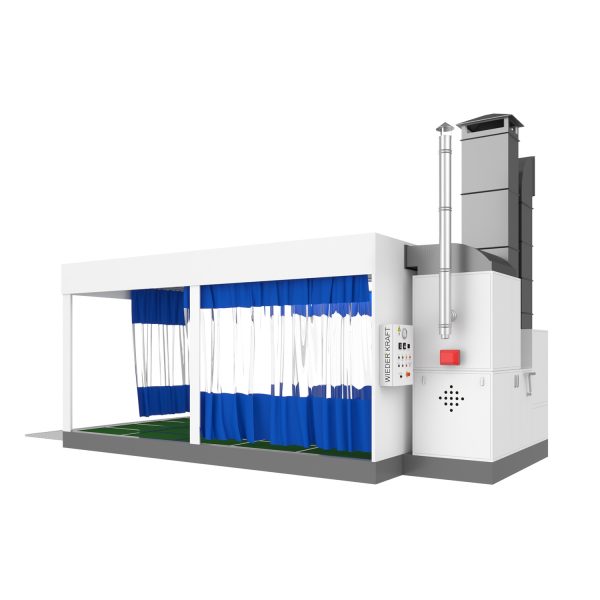

Пост подготовки оснащен приточно-вытяжным агрегатом с дизельной горелкой Riello 40 F20 тепловой мощностью 202 кВт, приточным двигателем (5,5 кВт) с турбовентилятором и вытяжным двигателем (4 кВт) с центробежным вентилятором. Приточно-вытяжная группа работает в трех режимах (продувка, окраска, сушка). Переключение между режимами осуществляется при помощи заслонки с пневматическим приводом. Пульт управления располагается на внешней поверхности стены, отделяющей приточно-вытяжную группу от помещения рабочей зоны поста. Опционально возможно его расположение в любом удобном месте.
Особенности и преимущества:
- Не требует бетонных работ
- Вертикальный воздушный поток
- Подходит для подготовки поверхности, нанесения и сушки грунтов
- Шторы с прозрачной вставкой
- Счётчик моточасов для определения наступления периода обслуживания камеры
- Таймер сушки, позволяющий настроить время сушки
- Лампы-индикаторы, информирующие о работе поста подготовки
- Кнопки запуска и остановки работы поста подготовки
- ПИД-регулятор для настройки и отображения текущей температуры внутри рабочей зоны поста
Особенности эксплуатации
Пост подготовки к окраске WDK-610М – это специальный бокс с системой вентиляции, который служит для проведения подготовительных работ перед покраской детали. К подготовительным работам относятся шлифование, шпатлевание и грунтование поверхности под покраску.
Устройство поста подготовки к покраске
Пост подготовки состоит из кабины и вентиляционной группы. Кабина состоит из пленума (верхняя часть), ограждающих штор из PVC материала с прозрачной вставкой, и опор, которые поддерживают пленум. В некоторых случаях возможен подвес пленума к полотку помещения на цепи. При этом убираются поддерживающие опоры, и появляется возможность производить заезд под большим углом.
Пленум включает систему фильтрации. Набор из шести фильтров тонкой очистки фиксируется поддерживающими решетками.
Пост подготовки оборудован системой потолочного освещения, состоящего из 6 светодиодных светильников. Светильники расположены в горизонтальной плоскости.
Задняя часть поста подготовки закрыта сэндвич-панелями. Наполнитель сэндвич-панелей выбирается в зависимости от требований пожарной безопасности. Фронтальная часть и боковые части поста подготовки закрываются шторами с прозрачной вставкой.
Для подачи воздуха в кабину используется вентиляционная группа, которая состоит из вентилятора с приводом от электрического мотора и системы фильтрации.
Работа поста подготовки
Пост подготовки работает в двух режимах: режим рециркуляции и режим забора воздуха из окружающей среды. Для переключения между данными режимами используется заслонка на сервоприводе. При работе в режиме рециркуляции воздух забирается из отверстия в задней стенке поста и вбрасывается в пленум, после чего поступает в кабину. Дальше циклы повторяются. При этом в режиме рециркуляции работает только 90% воздуха. Оставшаяся часть воздуха забирается из окружающей среды.
Установка поста подготовки
Данная комплектация поста подготовки предназначена для установки на ровный пол. Такой вариант практичен, так как установка проста и не занимает много времени. Также в любой момент можно перенести пост подготовки без особых проблем. В этом и есть основное преимущество поста подготовки WDK-410 перед другими моделями.
Обслуживание поста подготовки
Обслуживание поста подготовки заключается в замене расходных материалов. К расходным материалам относятся: потолочные, напольные и предварительные фильтры.
Также в обслуживание входят операции по очистке пленумного пространства, воздушных каналов и вентиляторов от продуктов шлифовки и окраски.
Периодичность замены фильтров зависит от частоты использования поста подготовки и определяется, исходя из отработанных моточасов.
Технические характеристики:

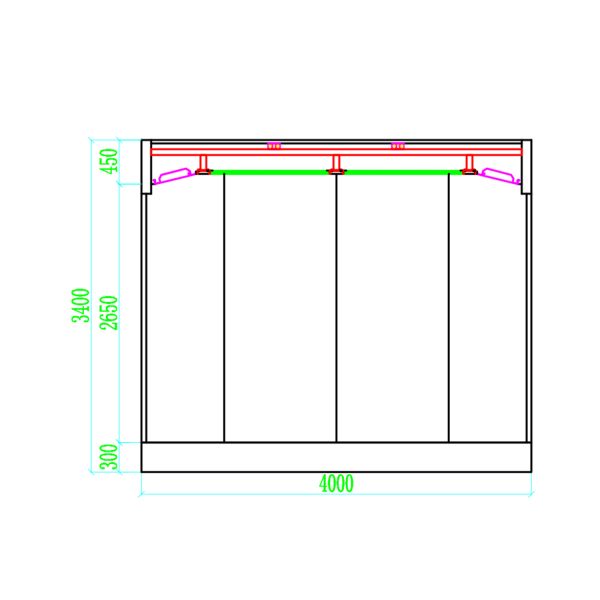

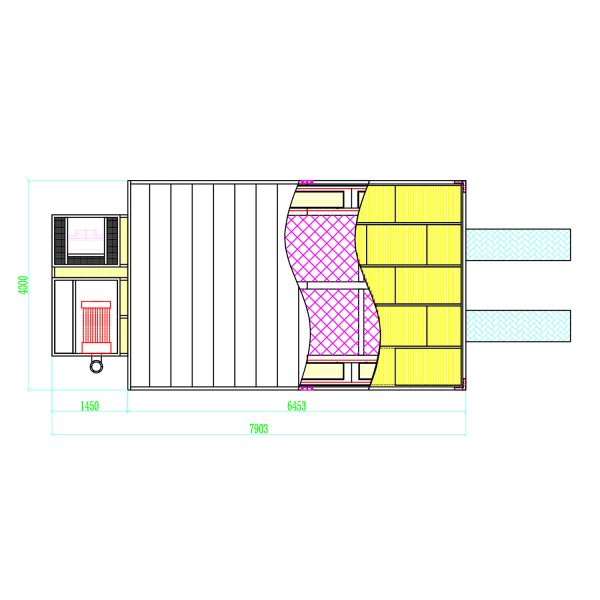

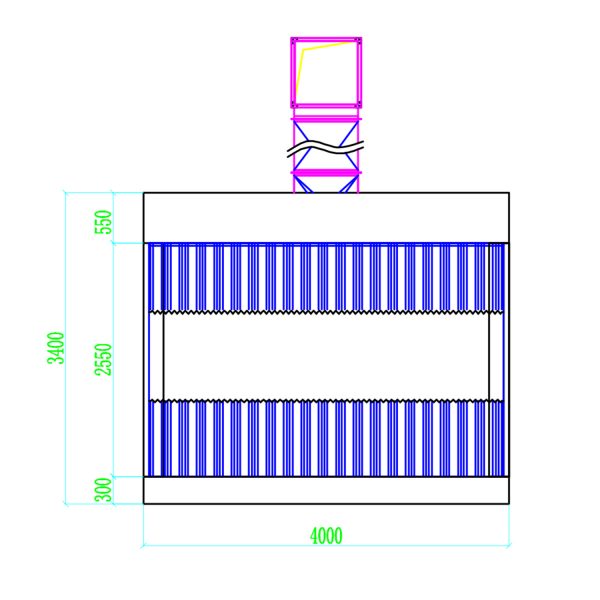

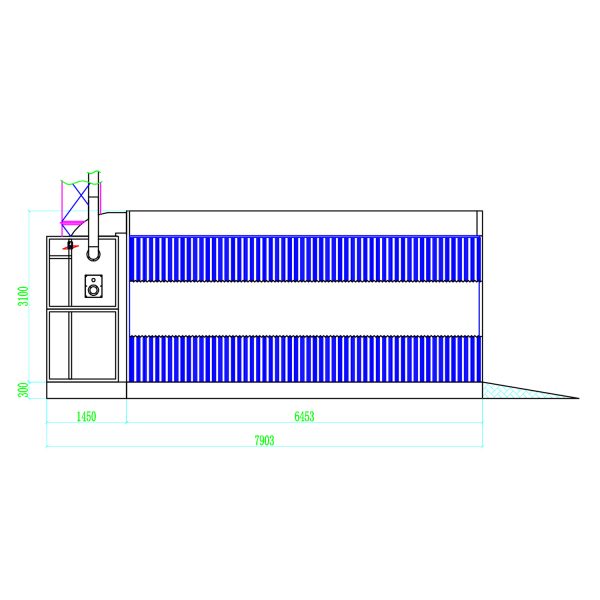

| Внешние размеры: | 7903 х 4000 х 3400 мм |
|---|---|
| Внутренние размеры: | 6400 х 4000 х 2650 мм |
| Приточный вентилятор: | Центробежный |
| Мощность приточного вентилятора: | 5,5 кВт |
| Производительность приточного вентилятора: | 15000 м³/ч |
| Скорость потока воздуха: | 0,2 м/сек |
| Основание: | Металлическое |
| Верхнее освещение: | 6 светильников по 4 LED-лампы |
| Вытяжной вентилятор: | Центробежный |
| Мощность вытяжного вентилятора: | 4 кВт |
| Производительность вытяжного вентилятора: | 12000 м³/ч |
| Система нагрева: | дизельная горелка Riello 40 F20, 202 кВт |
| Общая потребляемая мощность: | 11,5 кВт |
| Подключение: | 380 В/50 Гц |
